Помогите найти градуировку на MAP-сенсор


Нужна таблица входных-выходных значений на T-MAP сенсор.
Температурную карту я нашел, а вот давлений не могу, помогите.
Датчик ставился на кучу тачек Audi/VW/Seat/Skoda
Так же он продается как сенсор для Vems

Парт-намбер:
VW - 038 906 051
Bosch - 0 281 002 401


http://i00.i.aliimg.com/wsphoto/v1/3...8-906-051B.jpg

Добавлено через 3 минуты
Температурная таблица, для таких же ищущих.

Добавлено через 2 минуты
Может у кого есть прошивка с тачки куда он ставился, можно там дернуть карту или с Vems?

sergchia, а где градуировка то?)

Между строк внизу. 20-300 мВ: 390-4650 мВ

На бред похоже, но другого я тоже не вижу пока.

Добавлено через 3 минуты
http://partsbos.com/map-sensors/506-...38906051C.html

Ага, увидел, согласен с тобой

На моем написано от 11,2/307,2КПа

Добавлено через 1 минуту
Щас попробуем посчитать)

Хорошая статья, но там датчик без индекса "C", он до 250кПа, у меня до 300..

По их сенсору даже есть целый даташит

Статья говорит о том как посчитать.

Как посчитать я вроде и так знаю)

берешь компрессор манометр вольтметр. Дуешь. Потом ещё дуешь. Чем чаще дуешь тем лучше будет. Записываешь что видишь.
На выходе будет веселая таблица

Про это я уж и писать не стал. Думал знают все этот способ.

парни, ну вы меня совсем за дебила то не держите))) яж по науке хочу))

не получится по науке, буду так делать)))

вообще то так точнее всего будет! думаешь все датчики идеальны с завода?

Нашел!:)

Спасибо всем, тут решение.

Проверил, работает.

А если грубо, то
Добавлено через 28 секунд
sergchia, спасибо за старания:ay:

Когда болт он решение в массы?

Следующий вопрос, какова характеристика выходного сигнала MAF-а, амплитуда, форма сигнала, видел кто, тыкался осциллографом?

Там же герцы выходят....
Думаю на основе эвиковских решений нужно делать...
И попрежнему я за маф с мапом.... А не только мап

То что герцы это понятно, интересуют амплитуда и тип сигнала, меандр или синус, в идеале бы просто глянуть картинку на осцилографе, вдруг кто уже подключался

прямоугольный. амплитуду не помню..

Вот че еще говорят:

завел короче на мапе гала, но пока коррекции по VE не сделал, дымит как тепловоз ) но газует очень динамично на холостых. Такой датчик кстати и покупал, температурная шкала на него его, по мапу пока откалибровал defi сенсор, он до 1.5 бар избытка видит.

я приложил таблицу калибровочную выше, перебей

Добавлено через 2 минуты
поделись своим алгоритмом расчета массы воздуха?

давай те ребят колдуйте..

Собрал себе осцилограф на коленке, из USB мини звуковой карты и снял сигнал с МАФа, итого имеем, прямоугольный сигнал с 50% скважностью, амплитуда ориентировочно 5В, точно не могу сказать, но точно не 12))



https://dl.dropboxusercontent.com/u/...b/IMAG0032.jpg

япать! как собрал? где схему взять ... мечта

Витя даже ты сам засветился

Asmter, Саня, я где-то находил, скину. Зачем сигнал с мафа снимать ? я и так знал что он частотный а не вольтовый.
Как сделаю - поделюсь алгоритмом )

Да этож фигня, у нас у каждого в кармане осцилограф)), АЦП звуковой карты компа\телефона, 16bit, 44kHz дискретизация))

На лин.вход или микрофона подаем сигнал через делитель (переменное сопротивление, я взял на 500кОм), ставим программку, на сотку не искал, для компа рекомендую Soundcard Scope, и всё.

Если хотим знать амплитуду, то просто калибруемся по эталонному сигналу (я взял ШИМ сигнал с Ардуинки, 5В), ну или долго считаем через вн.сопр карты, делителя и т.п. что наx не нужно))

Я чтоб ноутом или соткой не рисковать, нашел у себя дешманские наушники со встроенной звуковухой:
https://dl.dropboxusercontent.com/u/...b/IMAG0038.jpg

И нежно, паяльником имплантироваел ей резистор)))
https://dl.dropboxusercontent.com/u/...b/IMAG0037.jpg

Это все знали)) этого было мало)

Сигнал с коленвала, 35.3 Гц / 3 (три лепестка, три импульса за оборот) * 60 сек = 706 об.мин, как оно и есть.

https://dl.dropboxusercontent.com/u/...4%20club/2.PNG

По поводу МАФа есть большие сомнения что там квадратный сигнал, перепроверю отпишу.

а это точная хрень? я когда вручную колено крутил на вольтметре было ровно 5 и ровно на 0 падало. т.е. была не пила а меанрд

Это не пила, это особенности "осциллографа").
На МАФе точно меандр. Если уж очень надо, могу скрин сделать.

Ты про спад? Такой спад появляется при более низкой частоте сигнала, например на квадратном сигнале (заряд кондера во вх.цепи), а эта пила такая и есть, даже на выс.частотах.

Если есть возможность снять сигналы на настоящем осциллографе, сними, было бы очень круто.

С коленвала тоже меандр должен быть

Короче, нихера там не меандр, судя по моему "осциллографу", надо чтоб кто-то снял сигнал нормальным аппаратом.

МАФ


https://dl.dropboxusercontent.com/u/...4%20club/5.PNG


Форсунка

https://dl.dropboxusercontent.com/u/...4%20club/7.PNG

Может кому пригодится. По ссылке файлик exel с Map сенсорами разных моторов https://drive.google.com/file/d/0Bzc...ew?usp=sharing

Посмотрите например на mek1.ru в разделе FAQs есть осциллки с разных датчиков.
Какой то конденсатор делает мозг в твоем осциллографе

Всё на холостых.

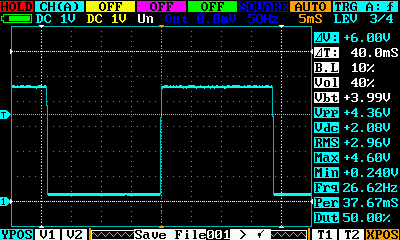

МАФ
http://i162.photobucket.com/albums/t...3.png~original
На следующих скринах амплитуда чуть неточная, т.к. замерял относительно корпуса МАФа

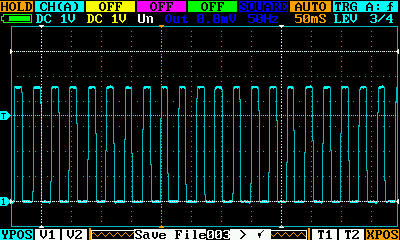

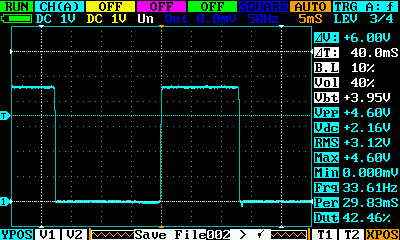

ДПКВ
http://i162.photobucket.com/albums/t...q.png~original
http://i162.photobucket.com/albums/t...p.png~original
Форсунка
http://i162.photobucket.com/albums/t...o.png~original

Vanek, супер, спасибо, то что надо:ay:

И сигнал тот который надо, никаких геморроев с приведением.

Добавлено через 24 часа 24 минуты
Завел седня сигнал с колена в Ардуину, все отлично считается и с неибической точностью.

Кстати подпоялся и вывел себе все интересненькое через "COM" разъем:

https://dl.dropboxusercontent.com/u/...b/IMAG0046.jpg

Добавлено через 12 часов 28 минут
Помогите с картами разобраться, повторюсь:

Знаешь что весьма забавно? Те цифры которые читаются типа 2byte mod, по запросу 04/05, очень похожи на те которые в таблицах, там что то около 600 на холостых

Как сделаешь, бронь на опытный образец.

пацаны я нифига не понимаю в деталях, но рад что идея воплощается. если надо на разработку подкинуть деньжат - в данный момент до 500р готов спонсировать)

rotorB, Витя, непонял что ты вывел через COM разъем ?

Да просто вывел сигналы интересные мне и завел часть в ардуинку, ничего такого))

rotorB, подробней, если можно отдельной темой в фак и ссылку на обсуждение, веди темку сам в факе, если новости какие есть

rotorB, погоди, ты напрямую к ТПС в мозгу зацепил провод и через разъем потом подключил его к ардуино?
Так нельзя... ты получается внес в цепь ТПС сопротивление измерительного входа Ардуино - общее сопротивление цепи стало меньше и показания уже не те что были раньше.... С аналоговыми датчика 0..5В нельзя так делать.
CRANK и SPEED например пофигу, там частота, на нее сопротивлением не повлияешь

В общем то верно, тока у ардуины вх.сопротивление АЦП 100 МОм, это настока дохерище что "никак" не отразится на показаниях.

Если входное сопротивление действительно 100 мОм, то наплевать куда вообще на машине цепляться:D

Neos, возможно и найобочка вышла, находил в гугле про 100мОм...

по даташиту говорится только про источник сигнала , а про внутреннее сопротивление АЦП ничего, тыкнулся своей китайской цешкой, говорит 622кОм.

импеданс != сопротивление

Короче не нашел я какое вх.сопротивление у АЦП ардуины, на край, если будет влияние, воткну между TPS и АЦП доп сопротивление.
