Мозг Эво8 Tephra на E39A


Помогите найти... нигде нет. Мозг АВТОМАТНЫЙ на 4 фишки пины в 3 ряда.
Может ковырял кто? Нашел только Evo7 GTA, она подходит для Evo9 GTA?

https://www.evolutionm.net/forums/at...nout7gta-1.jpg

По непроверенным данным да, от 7 гта и 9 гта один в один, и от турботрека тоже. Сам искал, так и не нашел подтверждения. На тюнэво, и разборщики эво эту информацию на словах подтвердили.
Кстати на приведенной схеме 2014 года 52 пин не правильно обозначен, это не баросенсор МАФа, а контакт давления в ГУРе.

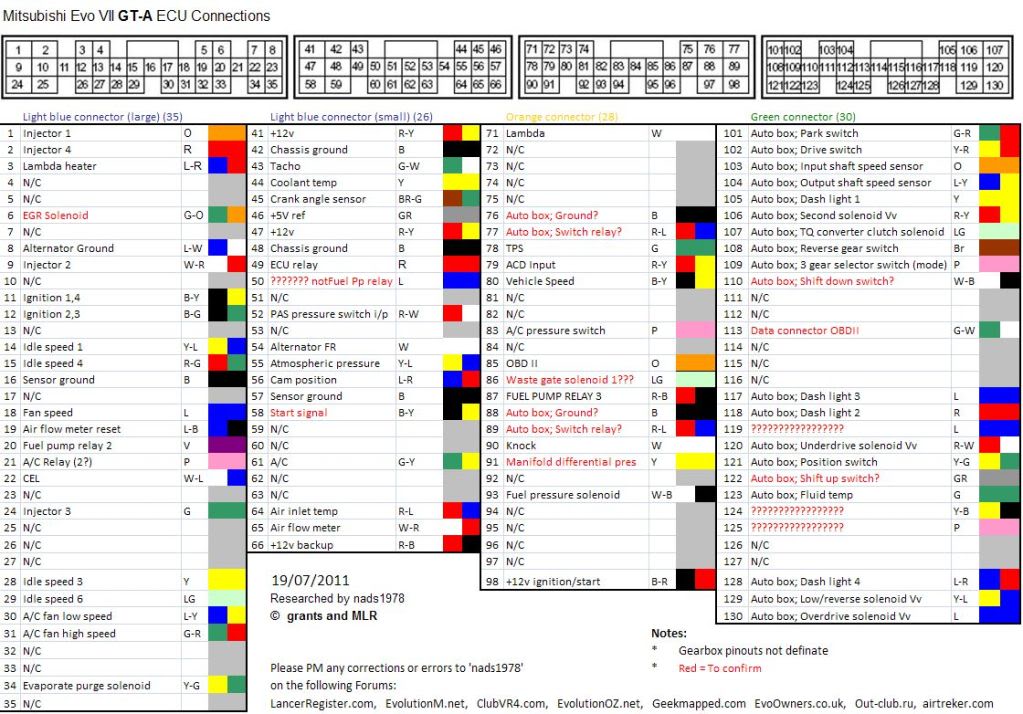

Вот схема 2011 года где правильно указано
http://forum.amadeus-project.com/ind...=post&id=11324
В мозг турботрека заливается прошивка 7гта без проблем, распиновка один в один и стоит он около 1 рубля.

Спасибо, буду пробовать
а Tephra?

Тефра ж под механику. Не думаю, что она умеет АКПП рулить.

Пардон, я опять со своим самоваром :D
На GTA сложно найти документацию. Интересны передаточные числа АКПП evo7, evo9. Есть у кого? На W4A51 от ЯVR то же интересно.

Евоводы уточняют. Тефру в гта зашить можно, но про акпп надо забыть.

Добавлено через 9 минут
Еще эвоводы сообщают, что 7 и 9 отличаются одним важным пином.

Ещё есть инфа что мозг лансера 8 2.0 МКПП отлично прошивается прошивкой от эво8 с тефрой.
Эво9 нам не подойдёт, там мивек.
Кстати самая расшитая тефра идёт только с прошивки эво8. С прошивкой эво7 идёт обрезанный вариант. Прошивку эво7гта вообще никто не ковырял, кроме треководов.

Понятно что никакой АКПП не будет, машина на механике, но мозг есть желание использовать этот, по причине дешевизны.

Таки я не понял Эво8тефра заведется на этом мозге?
Мивека на ГТ-А не было

а какую конкретно тефру не уточняют?

Говорят, что v7 подходит.

Спасибо, буду пробовать.

на мозг эво 7, есть прошивка только с тефрой V5.1, на мозг эво8 идет уже прошивка с тефрой V7, там плюшек намного больше. Прошивок с тефрой на мозг 7 гта нет, точнее я не встречал.
Вот ссыль про прошивку мозга от атмо лансера 2.0 мкпп прошивкой эво8 с тефрой

Добавлено через 1 минуту
Можно источник информации? прошивка эво7 с 7 тефрой?

Ну как бы идея была в том, что бы залить тефру usdm, мозг и память то те же, и распиновка такая же.. думаешь не взлетит?

Интересно попробовать залить прошивку эво8 с тефрой (96530006) в мозг эво7, по моему сами микросхемы мозга у них разные. Я бы заморочился на мозг от ланса 9 2.0 мкпп, , распиновка как у эво8, и залил бы туда прошивку эво8 с тефрой, там можно и МАП поставить. Давно думаю об этом, только у меня распиновка фишек как у эво7гта, а там всё перепинывать надо и фишки двухрядные искать под мозг эво8.

Добавлено через 1 час 58 минут
Кстати вот распиновка мозгов эво в зависимости от модели

Тоже интересно, если это связано с утсановкой 9го автомата на нашу повозку.

С автоматом это точно вообще никак не связано)

Тефра интересна только с механикой.
Для автоматных версий вот чел пишет проги.

Стас молоток. Много чего интересного делает. Например, управляет мивеком с ардуины :)

Короче я решил сделать на лансере9 4г63мт мозге mn132618
Распиновка идентична эво8 и уже понятно какой софт там будет работать.
Не понятно одно, надо ли паять ключ для соленоида вестгейта? Есть уже готовое решение?

Не надо, там есть управление соленоидом наддува, вот тут в теме есть об этом.

То есть когда он писал что работает все, это и про вестгейт тоже?
Короче сделаю переходник с 1G на этот мозг и посмотрим что получится)

Ну да, выдержка из той темы, 76 сообщение - З.Ы. Кстати кому интересно наш стоковый мозг (Лансер 9 2.0 МТ) управляет соленоидом вестгейта - тоесть вывод - мозги на 100% эдентичные
На сколько я понял нет только управления орашения интеркуллера.

Стесняюсь спросить, а idle position switch у эво нет?

Нету, и у нас нету и на треке. На датчике положения ДЗ три контакта.

Признак ХХ по концевику ММС устранили примерно в 99-00 годах.

Ну это рудимент из 80х на веере 2003 года конечно... Примерно как и уродская схема подключения резистора топливного насоса.

Добавлено через 2 минуты
Да и еще... мало дела имел с MMC 1G, там у них какая то хитрая релюшка MFI, с двумя катушками и на мозге аж целых ТРИ выхода на MFI Relay. Зачем все это?))

Я правильно понял, что тефра это 96530706 вместо стоковой 96530006?

Сорян, конечно же с тефрой прошивка 9653 X 706
Замените X выше следующим номером:
0 = MAF
1 = MAP
2 = DMA (Live Map) + MAF
3 = DMA (Live Map) + MAP

А есть ссылки про Тефру на русском? Вики и evolutionm я почитал

Есть гайды по прошивке Мерлина и Яро

Но это не совсем про тефру.

Мерлин понятно, где вообще рускочзычники обсуждают тефру? На амадеусе?

Добавлено через 20 часов 21 минуту
Завел трахому)
https://b.radikal.ru/b40/1810/2e/71cd1dee3039.jpg
https://d.radikal.ru/d05/1810/ef/e3a4ffac6d1e.jpg

Рабочий вариант выглядит так, потом когда все заработает соберу в компактный переходник. Для запуска напаивал провода и делал скрутки с фишками - что бы можно было быстро перекрутить, если что не так.

Сейчас пока проблема с релюшками, бензонасос работает сразу при включении зажигания.
Реле MPI не понятно как управляется, у него 3катушки! пока у меня просто везде висит постоянный плюс.

Точно три катушки? У меня две было :)

Да
https://d.radikal.ru/d19/1810/e4/6ad9b8e2d0b3.png

Андрюх, две катушки. Точно так же как и у нас. По одной на два цилиндра. Даже управляющих провода два.

sir_valentine, Валь, внимательно прочитай, я про реле MPI а не про зажигание)) говорю же завёл

Добавлено через 23 часа 44 минуты
Короче добился стабильной работы на ХХ, все датчики видит, расходомер пока зацепил 501 с параметрами из прошивки ЕА3А - показывает адекватно.

Борюсь с форсунками, там Eclipse 1G черные, пробовал тайминги отсюда: http://injector-rehab.com/shop/lag.html
Разные пробовал на самом деле, все равно какая то хрень.. При резком газе глохнет, если плавно набирать то упирается в отсечку где то на 5000-5500об
Вот я не пойму, беда в тайминге форсунок или в овощном топливном насосе??

Могу веерные форсы подарить.
Но я бы поставил на насос.

Ооо! Очень нннада, как раз высокоомные

Добавлено через 10 минут
Насос конечно будет правильный, просто чёт мне не верится что овощного не хватает даже что бы стоя на месте развивать норм отсечку? Он до 5,5 максимум крутиться..

Нужен мозговой штурм... Не развивает обороты, чувствуется что смесь догорает в выпуске даже на 1000об, на 5000 хлопки, прострелы и больше не набирает.
Пробовал много разных прошивок и настроек для форсунок 1G DSM, кординально ничего не меняется.

На родном мозге машина ездит и нормально развивает обороты.
Родные часики подключены напрямую на входы мозга Cam Sensor и Crank Sensor.

Я уже не знаю на что грешить кроме сигнала датчика рапредвала.

По хлопкам и прострелам именно датчик распредвала так себя ведет, может и заглохнуть. Ошибки снять нет возможности? Там же обд2 теперь полноценный.

Ошибки по нему нет, я вот думаю может там надо подключать его по другому... в инете несколько вариантов
Сейчас подключено так:
http://www.dsmtuners.com/attachments...ng-gif.443416/

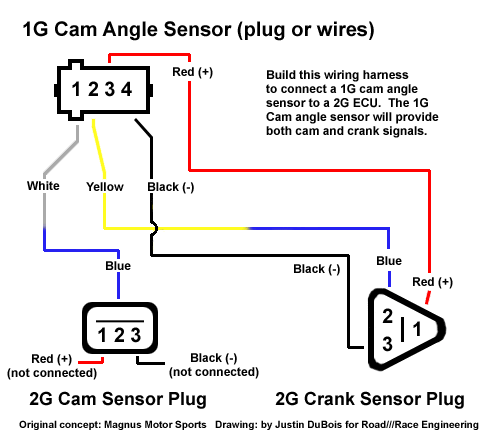

А здесь собирают целый инвертор сигнала:
http://www.roadraceengineering.com/e...iring95-96.gif
Вот может это мой случай?
http://projectzerog.com/forum/viewto...33606c06a7cc7e

Добавлено через 26 часов 51 минуту
Короче дело действительно было в датчике рапсреда, точнее его пластине. Городить инвертор как на картинке выше я не стал, просто вернул форсунки обратно в порядок как был в стоке а не зеркально.

Вывод следующий, на машинах с CAS(часики) до 90г включительно - менять местами в распиновке форсунки и катушки не нужно. Машин поехал)

Поздравляю :)
Всеми системами мозг от лансера 2.0 управляет и бустом и насосом? Прошивка эво8 с тефрой7 ?

Ругается на соленоид вестгейта, хотя стоит 3-х портовый 38 Ом, пока не добрался до него
Насосом рулит одно реле в машине) Пока не решил ставить второе с резистором или нет.

А так да, Тефра7 96530706 работает

Для реализации лаунча концевик на педаль сцепления вешали? Как его подключать? Там + или - в мозг должен приходить? Или размыкаться должно при выжиме?
Сигнал на 43 пин как должен быть реализован?

А зачем для лаунча концевик? Скорость меньше 8кмч и ТПС больше 90% вот и все условия для лаунча
Концевик нужен для NLTS, стоковые концевики нормально-замкнутые на массу, то есть для мозга используется событие Bit mask OFF

Никто так в итоге не нашел распиновку мозгов эво 9 гта? Купил мозг от эво 9 гта, снял свой от турботрека, он же эво 7 гта по распиновке, поставил от эво 9 гта, стартер крутит но не заводится, продаван утверждает что иммобилайзера не было на машине, их вообще на японцах нет.

Спасибо, знающие люди подсказали, там два пина надо перепиновать :).

иммо на эво9 jdm есть

Auditor, Спасибо, Макс, на эво 9 находил в инете, на автоматную эво 9 куй, в итоге, если кому интересно, отличие распиновки 7 гта и 9 гта, надо махнуть местами пины 20-21 и 16-34, помогли люди которые не совсем прям эво занимаются, но близкие к прошивке и тюнингу.
